เครื่องวิเคราะห์การเลี้ยวเบนของรังสีเอ็กซ์
X-ray Diffractometer (XRD)
รหัสเครื่องมือ
XRD-NANO-01
ยี่ห้อ/รุ่นเครื่องมือ

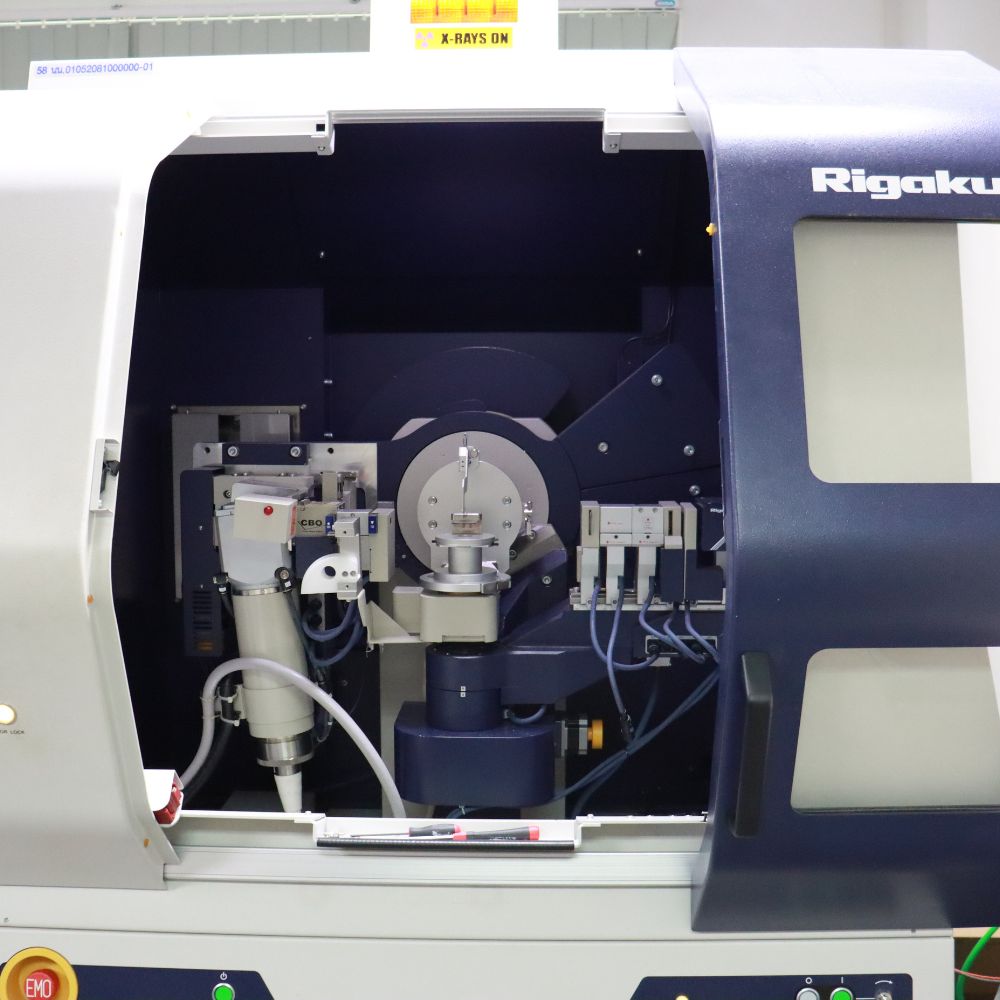

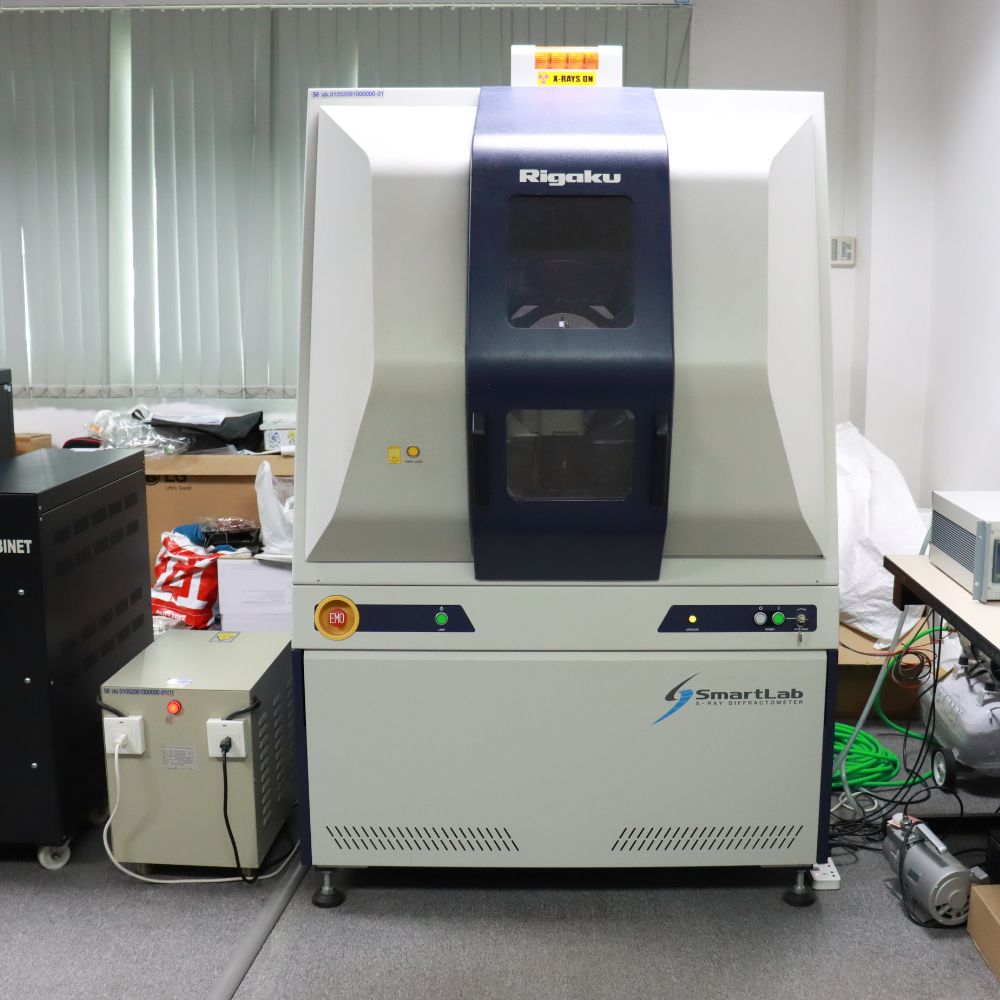

Rigaku SmartLab
รายละเอียดเครื่องมือ

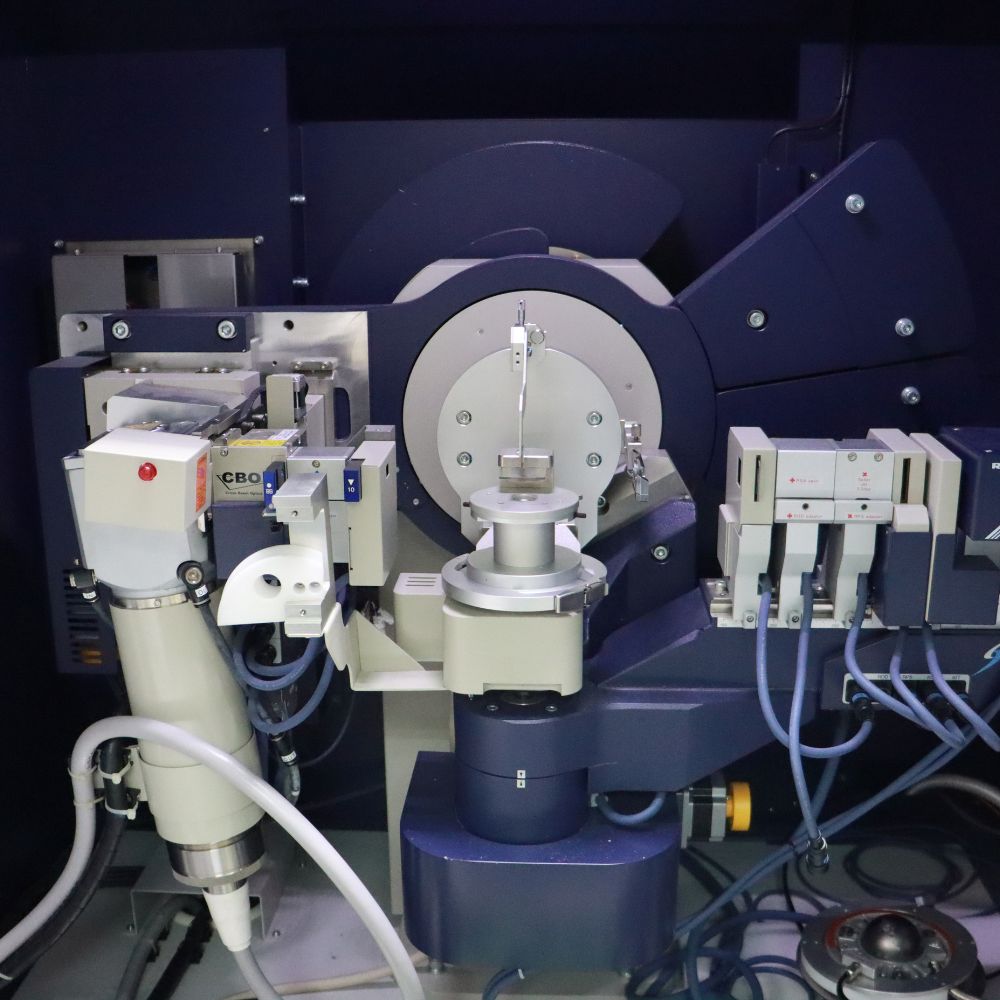

ใช้ในการวัดความเป็นผลึกของตัวอย่างของแข็ง ผง ฟิล์มบาง โดยใช้รังสีเอ็กซ์ ความยาวคลื่น 1.54 A สามารถวัดขณะให้ความร้อนได้ตั้งแต่ RT จนถึง 1100 C ในบรรยากาศของก๊าซชนิดต่างๆ ข้อมูลที่ได้จากการวัดสามารถใช้ในการบ่งบอกเฟสการฟอร์มตัวของตัวอย่าง ชนิดของสารประกอบ ขนาดของผลึกในสารประกอบ ค่าความเค้นตกค้างในโครงผลึกของตัวอย่าง เป็นต้น
ข้อจำกัดตัวอย่างที่ใช้กับเครื่องมือ
1. ผงละเอียด โดยผ่านการบดมาแล้ว ซึ่งจะเตรียมใน Sample holder ที่มีขนาด 20 mm x 20 mm x 0.5 mm 2. ของแข็ง ผิวหน้าเรียบและหนาทั่วกันทั้งหน้า มีความหนาไม่เกิน 18 mm. ขนาด กว้าง x ยาว ไม่น้อยกว่า 1.5 x 1.5 cm 3. ฟิล์มบาง มีความหนาไม่เกิน 18 mm. ขนาด กว้าง x ยาว ไม่น้อยกว่า 1.5 x 1.5 cm

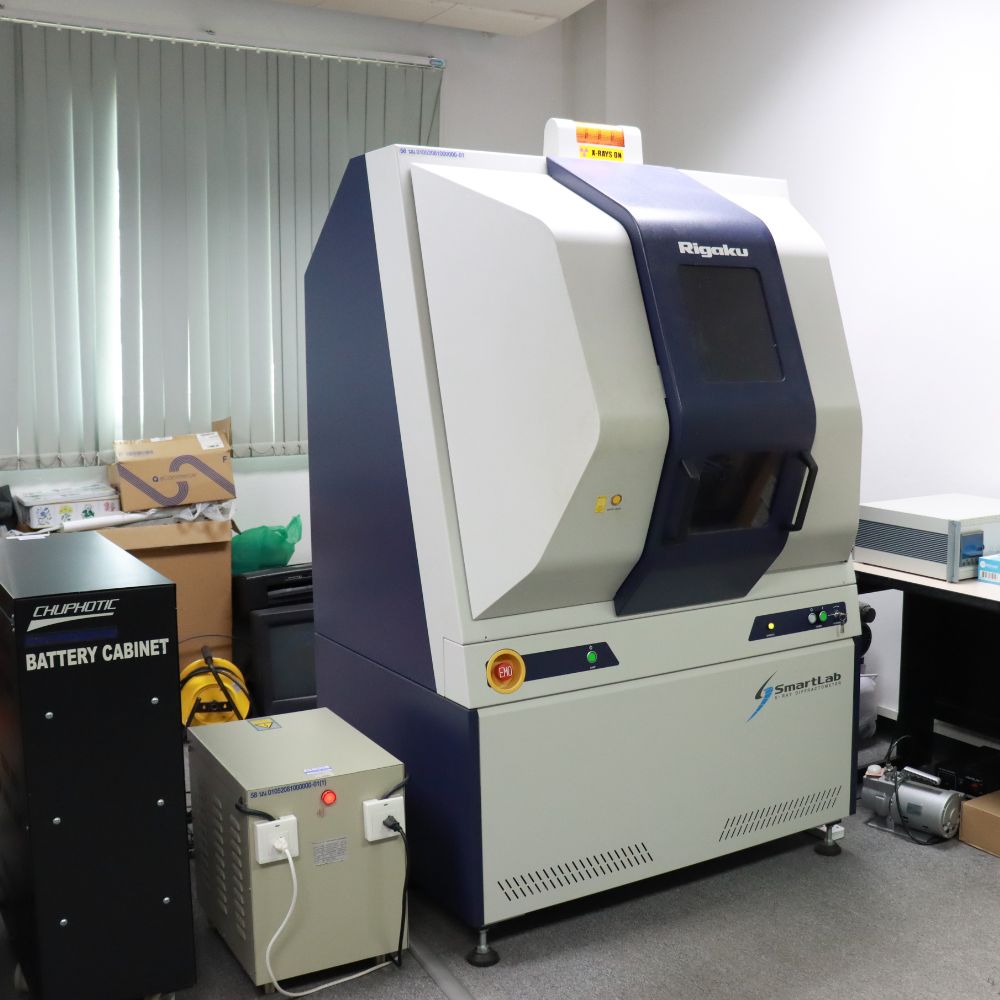

สถานที่ตั้งเครื่อง
ศูนย์ทดสอบและวิเคราะห์เทคโนโลยีขั้นสูง
ชั้น 3 อาคารเฉลิมพระเกียรติ 55 พรรษา สมเด็จพระเทพฯ
คณะเทคโนโลยีนวัตกรรมบูรณาการ สจล.
รายละเอียดเครื่องมือ
Ready
ผู้รับผิดชอบเครื่องมือ
อดิศร รักมิตร
